MC-306晶振規格書 愛普生32.768kHz表晶

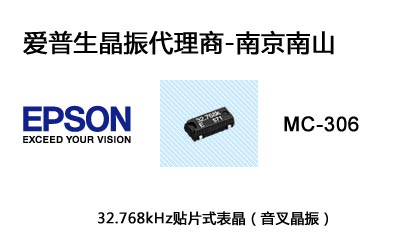

MC-306貼片晶振是EPSON（愛普生）的一款廣受市場歡迎的32.768kHz晶體諧振器型號(也被稱為表晶、音叉晶振、鐘振等。)。其標準頻率為32.768kHz，同時該系列也提供20kHz～120kHz范圍內的頻率定制。相較于MC-146，本系列尺寸略大。

頻率范圍：32.768kHz (20kHz～120kHz)
外部規格尺寸：8.0×3.8×2.54mm
諧波次數：基頻
激勵功率：1.0μW Max.（工作激勵功率 0.5μW Max.）
精度（頻率公差）：20ppm；50ppm可選。
頻率溫度系數：-0.04ppm/°C
負載電容：7pF, 9pF, 12.5pF
串聯電阻（ESR）：50kΩ Max.
串聯電容：1.8fF Typ.
分路電容：0.9pF Typ.
頻率老化：±3ppm/年
工作溫度：-40°C~+85°C
存儲溫度：-55°C~+125°C
應 用領域：時鐘和微型計算機、小型便攜式通信設備，如手機、PHS、PDA、數碼相機、GPS模塊、FM調諧模塊、Zigbee、血糖值測量儀、信用卡結算機、各種微機的預備 時鐘、無繩電話、移動設備、電表等儀器設備等。（本資料由愛普生晶振代理商-南京南山依據EPSON原廠規格書整理。原文地 址：http://m.www-188555.com/epson/MC-306.html）

頻率	20kHz≤ f_nom< 31.2kHz	31.2kHz≤ f_nom< 40kHz	40kHz≤ f_nom< 90kHz	90kHz≤ f_nom< 120kHz
串聯電阻	55kΩ Max.	35kΩ Max.	20kΩ Max.	12kΩ Max.
