LED燈具已經成為一個高速發展的節能燈具品類。風華高科為led燈、汽車電子、高溫環境、電源線路、TFT-LCD逆變器對貼片電容使用環境要求較高的領域專門研發生產了專用貼片電容以及貼片電阻等產品，其主要特點是通過柔性端頭替代了常規貼片電容的相對剛性的端頭電極，從而降低陶瓷貼片電容短路風險。

LED燈貼片電容特性

應用范圍

型號規格表示方法

與常規貼片電容的命名方法一致，只是把三層電鍍代號N改成了柔性端頭代號A

例如：0805B472K500AT 型號的主要含義包括0805規格，X7R材質，標稱容量4.7nF，誤差10%，額定電壓50V，柔性端頭電極，編帶包裝。

LED燈貼片電容為什么更適用于LED照明產品中？

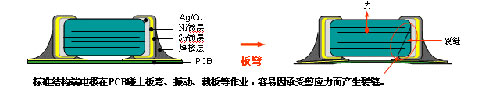

MLCC內部裂縫能引起嚴重的破壞。如果在PCB組裝過程中，貼片式陶磁電容器招受到剪應力，一種板彎裂縫將會在陶磁內部產生，這些裂縫有可能貫穿電容內部多層內部正負電極層，這樣可能導至短路的風險。典型的板彎破壞裂縫模式如下圖所示。這些電容短路模式可能導至電容器過熱而造成嚴重的短路失效或燒毀熔融現象。

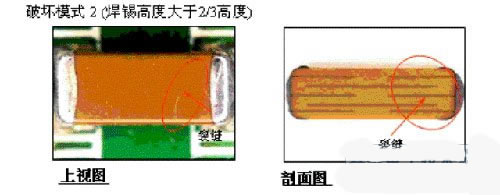

實際樣品圖片:

此類破壞主要是由于板彎形成零件承受剪應力造成此種裂縫可能從外觀上無法看到，一般需要作零件之剖面才能確認此類破壞的存在。

貼片多層陶瓷電容器經常在裁板時產生裂縫，其主要原因是因刀片的振動所造成。

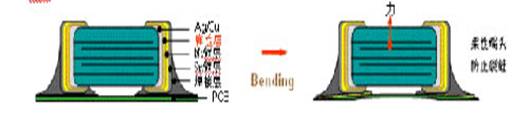

風華高科生產的的柔性端電極“LED用貼片電容在類端電極增加了一層“彈性層”結構，此“彈性層”能有效吸收外應力，降低裂縫的發生機率從而提高整體產品的可靠性。除了led軟燈條以外，柔性端電極貼片電容還可以應用在對應力和溫度變化要求較嚴苛的線路上，例如汽車電子、高溫環境、電源線路、TFT-LCD逆變器等場合。

柔性端頭貼片電容

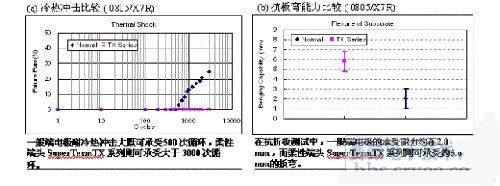

可靠性/耐久性比較

在破壞性的抗折板測試中，PCB板將持續彎曲直到貼片電容產生破壞為止，在這種模擬比較實驗中，可以發現具有柔性端頭設計的產品中，沒有在陶瓷結構中產生裂縫，而是從彈興銀層產生撕裂現象。

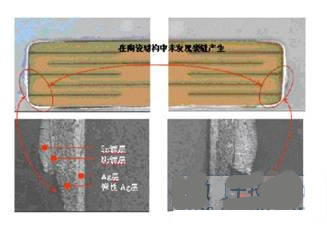

LED燈用貼片電容在板彎測試中產生破壞時，其破壞模式是開路模式，而一般端電極開路或短路模式都會產生。柔性端頭貼片電容中的彈性層可從剖面圖中看見，其成份中含有“高分子銀”以產生此彈性效果。
