愛普生發布兩款帶有嵌入式DTCXO的新型實時時鐘模塊樣品

RX8804CE,RA8804CE兩款新推出的實時時鐘模塊比早期的同類模塊消耗的電流減少50％，并且具有更大的工作溫度范圍。

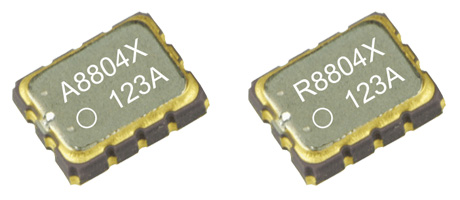

RA8804CE（左）和RX8804CE（右） 數字溫度補償晶體振蕩器（DTCXO）

世界領先的石英晶體技術公司Seiko Epson Corporation（東京證券交易所代碼：6724，“Epson”）今天推出了兩款新型實時時鐘（RTC1）模塊RA8804CE和RX8804CE，內置數字溫度補償晶體振蕩器（DTCXO2）。
新的RTC模塊采用愛普生最小的RTC封裝（最大尺寸：3.2×2.5×1.0t mm）。 RA8804CE專為符合AEC-Q100標準的汽車應用而設計，而RX8804CE專為工業系統而設計，兩者均可在電子系統中提供高精度計時，同時滿足小尺寸和低電流消耗的需求。
如今的工業設備，如智能電網設備，充電系統，安全系統，以及基于時間信息運行的無數其他系統和應用程序，都必須精確地保存好。車輛，戶外和一些戶外系統都會被安裝上高精度的時間和日期追蹤系統。 此外，由于加速電子設備的集成和小型化以及公司越來越希望減少其環境足跡，越來越需要在更寬的溫度范圍內消耗更少的電流并保持頻率穩定的RTC模塊。
一般而言，更高的精度會以更高的功耗為代價，使得難以維持或提高通過組合晶體單元，振蕩電路和計時IC而構建的實時時鐘的精度。 對于新模塊，愛普生成功地降低了功耗并擴展了新模塊的工作溫度范圍。 這是通過制造微小，精確的音叉晶體單元并使用新的電路設計實現的，該設計使得晶體單元能夠以低功率驅動。
新型RA8804CE和RX8804CE消耗0.35μA的電流，比RX8900CE（早期的等效Epson RTC模塊）消耗的0.7μA電流降低50％。 最高工作溫度從85℃擴展到105℃。 此外，這些模塊還配備了擴展數量的可編程中斷功能4，時間戳和24位定時器，這些新功能減輕了CPU的負擔。
愛普生可以單獨調整并保證出廠時模塊的計時準確性，這使得不必檢查計時的準確性，并有助于提高設計效率和質量。
展望未來，愛普生將繼續利用其獨特技術為客戶提供可靠，易用，行業領先的晶體器件產品。
主要規格

產品編號		RA8804CE	RX8804CE
溫度補償工作電壓		1.5 V（最小值）
時鐘供電電壓		1.5 V（最小值）
計時電流		0.35μA（類型）
頻率穩定	-40℃ to +85℃	XA: ±3.4×10-6    XB: ±5.0×10-6
	+85℃ to +105℃	±8.0×10-6
工作溫度范圍		-40℃ to +105℃
接口		I2C (400 kHz)
新特性		附加中斷：SOUT 帶觸發輸入的時間戳 24位定時器（從244μs到32年）
汽車標準一致性		AEC-Q100
外形尺寸（mm）		3.2 × 2.5 × 1.0t (最大值.)


1． 實時時鐘模塊是單封裝產品，實時時鐘IC，帶有時鐘，日歷和其他功能以及集成的32,768 kHz晶振單元。 這些模塊不僅可以通過消除設計振蕩器電路和調整時鐘精度的需要而使用戶受益，其小尺寸和集成度可以讓客戶更有效地使用其電路板空間。、
2． 數字溫度補償X'tal（晶體）振蕩器是一種振蕩器（晶體單元和振蕩電路），其功能是對頻率進行校正，頻率響應晶體單元的環境溫度而變化。 為了在一定溫度范圍內輸出穩定的頻率，TCXO含有一個電路，可根據溫度傳感器的信號補償輸出頻率。 DTCXO使用電路對頻率進行數字補償。
3． 汽車電子委員會（AEC）是一個行業組織，為汽車電子產品的可靠性和認證制定標準。 它是由“三巨頭”美國汽車制造商與主要電子元件制造商合作組建而成。 AEC-Qxxx是全球標準，已被廣泛用作汽車電子設備的標準。
4． RA8804和RX8804配備SOUT引腳，為中斷功能提供了比同類Epson模塊更多的選擇。 SOUT引腳輸出所選標志的值，例如電壓檢測標志，時間更新標志或EVIN檢測標志。 SOUT引腳也可以用作通用輸出端口，其高/低輸出可以通過軟件指定，因此可以使用軟件設置給定系統的最佳操作。
