威世（VISHAY）高穩定厚膜貼片電阻（中文）

一 特點
1 CHP：工業的標準鈍化，用于專業的或軍事應用
2 穩定牢靠的焊端
3 很大的阻值范圍，從0.1Ω至100MΩ
4 精密的誤差范圍，在0.5%
5 HCHP：用于高頻應用
6 ESSC的認證參見CHPHR型號
7 高溫（245℃）參見CHPHT型號
8 貼片式片式電阻器
9 無鹵，根據IEC 61249-2-21號定義
10 濕度測試按照AEC-Q200執行
11 材料分類：按照定義，請參見www.vishay.com/doc?99912
二 產品編碼說明
CHP 0805 K 1001 F B T 151

CHP：產品代號

0805：產品尺寸代碼
    0502
    0505
    0603
    0805
    1005
    1206
    1505
    2010
    1020
    1010
    2208
    2512

K：TCR數值代碼
    K=100ppm
    L=200ppm
1001:阻值（100*10¹Ω）

F：誤差精度代碼
    D=±0.5%
    F=±1%
    G=±2%
    J=±5%

B：端子鍍層
    B：錫鉛覆蓋鎳層
    N：錫銀覆蓋鎳層
    F：錫銀覆蓋鎳層（單面）
    G：金覆蓋捏成
    W：金覆蓋鎳（單面）
    （B：有鉛；Ｎ、Ｇ無鉛符合ROHS認證）

T：封裝代號
    空格：Waffle包裝
    T：編帶
    PT：紙帶包裝
    151：如果沒有選項就留空。

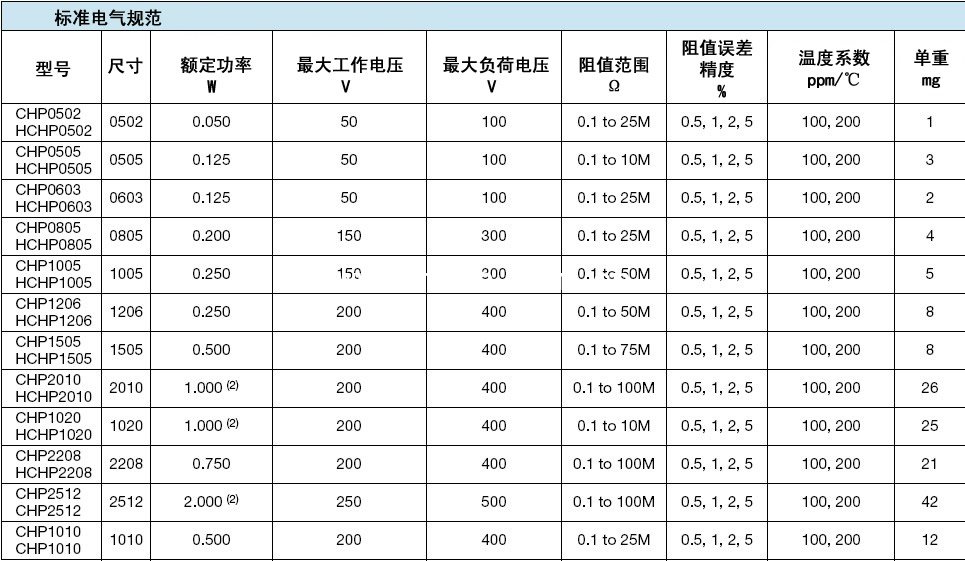

三 電性能參數

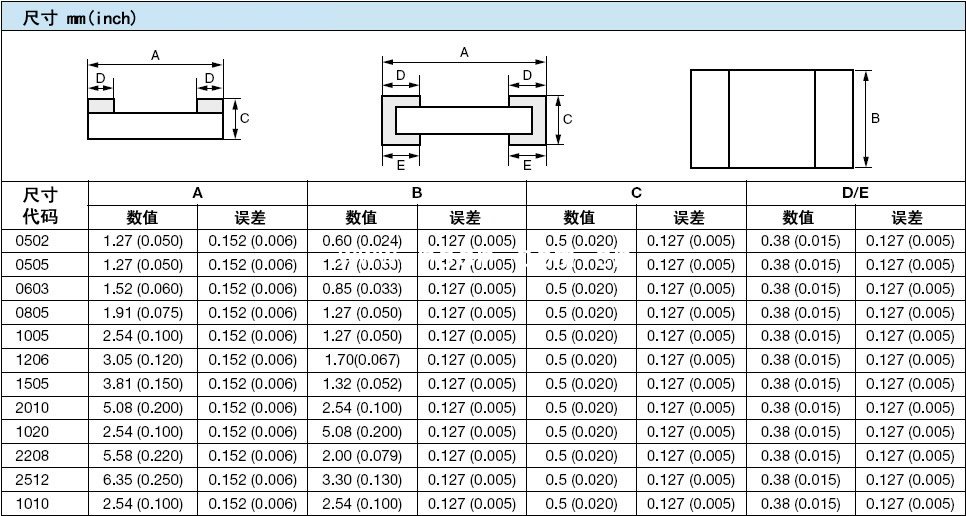

四 尺寸規格


五 建議焊盤布局


六 性能測試


*本文信息來自VISHAY半導體官網，信息若有出入，一官方英文版為準。
