作為領先的片式無源器件整合供應商，南京南山銷售AVX鉭電容和KEMET鉭電容已經有十幾年的經驗，技術部的同事依據多年的客戶服務經驗，整理了一些貼片鉭電容設計選型方面的一些建議，希望能對您有所幫助，如需進一步了解，歡迎通過南京南山官方網站m.www-188555.com在線客服或025-52188228轉8016（技術部）咨詢。以下是南京南山半導體有限公司技術部關于貼片鉭電容的選型建議:
1、精度(容量偏差)主要分為：M檔(±20%)，K檔(±10%)，常規均為M檔，不作說明均為M檔；需要K檔時，一般需特別說明，K檔價格＝(1+10%)*M檔。

2、鉭電容相關電壓主要有：額定電壓、降額電壓、浪涌電壓(可理解為最大耐壓），額定電壓即為產品型號中的“標稱電壓”，降額電壓是指鉭電容
   在某些電路環境下的“安全電壓”，浪涌電壓，特別注意，鉭電容的耐壓為額定電壓的1.2倍，這與貼片陶瓷電容有巨大的區別，貼片陶瓷電容也
   稱為貼片電容，片狀電容，片容或片狀獨石電容，貼片電容在常規電壓（指標稱電壓≤50v）時，其最大耐壓為：常規測試2.5倍，破壞性測試3倍！

3、選擇外型尺寸（或說殼號、型號）之一般原則（非行業規范，個人建議，僅供參考）：在同樣電壓、同樣容量下，根據電路要求，如要求電壓更安
   全及功耗更小(參考等效串聯電阻)，建議選擇大一級尺寸，如因PCB排版位置受限及成本考量，可以選擇小一級尺寸，設計工程師應綜合以上各因
   素統一考慮！

4、還有一種情況，就是電路對低內阻的有特別要求，那鉭電容專門有一個低阻系列，而我們的建議是，盡可能選用常規品，因?yàn)椋蛢?nèi)阻產品，
   目前只有很少幾個廠商能做，不易購買，而且交貨期要長，同時，價格會高很多！

5、貼片鉭電容常用外型尺寸(單位:mm 公差±0.2)
   A型(3216型)：長×寬×高＝3.2×1.6×1.6    B型(3528型)：長×寬×高＝3.5×2.8×1.9
   C型(6032型)：長×寬×高＝6.0×3.2×2.5    D型(7343型)：長×寬×高＝7.3×4.3×2.5  E型(734328型)：長×寬×高＝7.3×4.3×2.8

6、貼片鉭電容各封裝尺寸的最小包裝數量：A/B型：2K/盤    C/D/E型：0.5K/盤

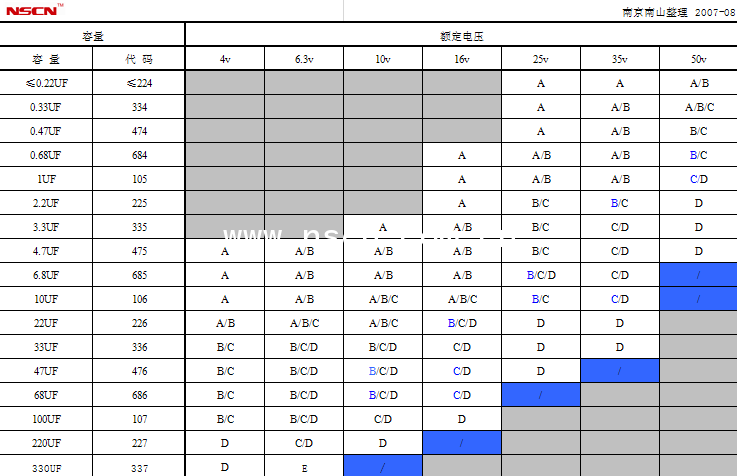

（點擊圖片可放大查看《貼片鉭電容容量/電壓/尺寸查詢表》）

說明：
1、上部灰色區域表明，此區域內均可選用A型；下部灰色區域表示常規不能提供之規格。
2、藍色代碼和藍色區域表明，至目前為止尚沒有大批量量產或正常供應，此區域內，設計時，請盡量避開。因?yàn)椋@些規格往往是不能正常供應的。
3、雖然，以上分別標注了各容量－電壓－尺寸的關系，但并不說明：所有型號均保證供應，特別是某些極限值，在設計時要考慮到。
4、A型＝長×寬＝3.2*1.6mm     B型＝長×寬＝3.5*2.8mm      C型＝長×寬＝6.0*3.2mm      D/E型＝長×寬＝7.3*4.3mm
