用于移動終端帶攝像接口的顯示驅動控制器：S1D13506F00A200

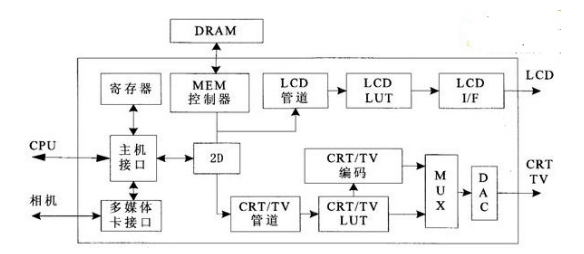

大家好，今天給大家來介紹下用于移動終端帶攝像接口的顯示驅動控制器：S1D13506F00A200，帶有外部VRAM的LCD控制器S1D13506F00A200隸屬于S1D13506。顯示驅動控制器S1D13506F00A200為各種大小面板提供支持，外部存儲器選項允許根據目標應用程序來定制存儲器大小，S1D13506F00A200這種外接顯存的顯示驅動控制器，產品適合用于OA或FA設備操作面板以及某些汽車（車載）設備的顯示控制。S1D13506F00A200主要有以下幾點：1.在16bpp下達到800×600像素的分辨率。2.較低的功耗和很低的工作電壓，可以滿足移動多媒體、手持設備的圖像控制。3支持TFTiD－TFT顯示，在18bitTFT下有64K真彩色。4.支持NTSC和PAL兩種TV輸出方式；支持位塊傳輸。S1D13506F00A200的內部結構如下圖：


從圖中可以看出，顯示驅動控制器S1D13506F00A200的內部結構主要圍繞2D圖像驅動模塊組成，對上層微處理器有主機接口模塊負責和CPU的接口，同時有多媒體卡接口負責和數碼相機的接口，為了加快圖像處理的速度，2D模塊還帶有MEM控制器，通過該控制器可以外接DRAM，增大顯存空間。S1D13506F00A200內置了RAMDAC硬件X-Y軸轉置2維加速器，114個寄存器來配置各種顯示模式，較低的功耗和低工作電壓可以符合各種手持設備的圖象控制。基于S1D13506F00A200的這些特征，使它在大規模LCD的控制方面是個不錯的選擇。 由于S1D13506F00A200其方便的通用類型總線接口及可支持LCD及支持800*600*16bpp的LCD的特性，使得LCD控制器S1D13506F00A200的應用范圍變得很廣泛。可應用于包括公共事業、醫院、學校、金融服務、物流、制造業、服務業、工業自動化等很多領域，控制不同類型的LCD顯示屏。南山電子除了提供顯示驅動控制器S1D13506F00A200之外，還供應其他各種型號時鐘芯片，專用集成電路芯片，愛普生MCU芯片，汽車接口IC，LCD驅動器等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
