SMD貼片三端濾波器又稱為貼片三端濾波器電容、抗電磁干擾電容器，是EMI濾波器的一種，采用表面貼裝供應，采用閉合磁路，不會發生串擾，可實現高密度安裝，TDK等品牌也稱為3端子濾波器。
我們知道
電源線是干擾傳入設備和傳出設備的主要途徑，通過電源線，電網的干擾可以傳入設備，干擾設備的正常工作，同樣設備產生的干擾也可能通過電源線傳到電網上，干擾其他設備的正常工作。標準的EMI濾波器通常由串聯電抗器和并聯電容器組成的低通濾波電路，其作用是允許設備正常工作時的頻率信號進入設備，而對高頻的干擾信號有較大的阻礙作用。
風華高科提供508、512、608三個封裝的貼片三端濾波電容，額定電流在0.3A、0.4A、1A、2A，常用容量范圍在22pF~220nF之間。
使用注意事項
【1】、在實施焊接前，請務必進行預熱。預熱溫度與焊接溫度及本產品溫度的溫度差要在150°C以內
【2】、在將安裝有本產品的印刷電路板組裝到框架等組件中時，請注意不要讓電路板因螺絲緊固造成局部變形而使本產品承受殘余應力。
【3】、因磁力飽和會導致電感降低，所以要注意不可以超出容許電流以上的電流通電。
【4】、請勿將本產品靠近磁鐵或帶有磁力的物體。
【5】、由于人體所代的靜電會傳到接地線上，因此請使用防靜電腕帶。
【6】、因進行電路修正而使用焊接烙鐵時，請將烙鐵頭溫度保持在350°C以下，并將其放在電路板的銅箔部分上3秒鐘以內完成。
【7】、超高阻值貼片電阻：阻值介于10MΩ~1GΩ，,英文全稱為HIGH-OHMIC CHIP FIXED RESISTOR。
【8】、 跨接電阻/0歐姆電阻：特指阻值＜50mΩ的貼片電阻，其在電路中的作用等同于阻值小于50mΩ的一截導線，代替跨接線，英文全稱為TTHICK FILM CHIP JUMPER RESISTOR。電路板設計中兩點不能用印刷電路連接,常在正面用跨線連接,這在普通板中經常看到。
【9】、抗硫化貼片電阻：在高濃度硫磺氣體區域，如溫泉區、采礦區中的電子設備如暴露于硫磺氣體高污染環境中的設備，包括工業控制系統、傳感器、儀表設備、通訊基地臺等，硫會從貼片電阻的電極和保護層之間的縫隙進入，與貼片電阻的端電極銀材料化合產生硫化銀，導致整顆貼片電阻成為絕緣體，從而使電子設備失效乃至發生危險。
【10】、貼片排阻/網絡電阻：又稱為貼片網絡電阻是風華片式電阻器應用非常廣泛的中的電阻之一。電阻值范圍從0Ω~10MΩ，功率1/16、1/8W，0402、0603、1206封裝RCMT04\RCMT08\RCML08\RCMC08四個型號貼片排阻網絡電阻；

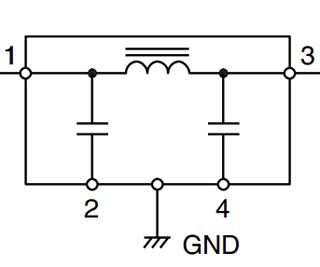

三端濾波電容等效電路

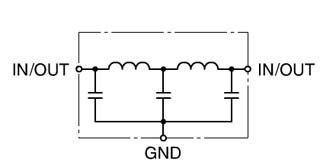

市場上目前有兩種類型的貼片三端濾波器，T型和π型。其中T型應用的比較廣泛。

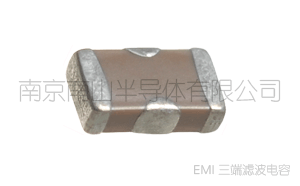

三端陶瓷濾波器如圖所示,該濾波器的上電極被分割成兩個電極。電極1作為輸入端，電極2作為輸出端。下電極為全電極，作公共端。
規格與型號命名方法
508 1 CG 101 J 500 C N T
1、508：封裝尺寸代號，風華目前提供三個封裝尺寸的三端濾波器分別用以下三個數字表示：
508（英制：0.05*0.08英寸；公制：1.25*2.0mm）、
512（英制：0.05*0.12英寸；公制：1.25*3.20mm）、
618（英制：0.06*0.18英寸；公制：1.60*4.50mm）。
2、1：抗電磁干擾電容器產品類別代號。
3、CG：電容材質。風華可以提供NOP、X7R、Y5V三種材質3端子濾波器，在型號命名中分別用CG、B、F對應表示。
4、101：標稱電容量。風華貼片三端濾波器的標稱電容量與貼片陶瓷電容的容量表示方法完全相同，均采用E-24標準的三位數表示法。詳見貼片電容。
5、J：誤差級別。風華貼片EMI濾波器的精度有兩個級別，分別用M（±20%）和S（﹢50%~-20%）表示。
6、500：額定工作電壓。風華貼片三端濾波器器EMI的額定工作電壓表示方法采用三位數表示法，前兩位是有效數字，最后一位是有效數字零的個數。例如：6R3=6.3V；500=50V；101=100V
7、C：額定電流。風華3端子濾波器EMI常規額定電流提供4個級別，分別用B(0.3A)、C(0.4A)、D(1A)、E(2A)表示
8、N：端頭電極種類。與貼片陶瓷電容器端頭電極種類表示方法完全一致。
9、T：編帶包裝方式。目前市場上主流的包裝方式是編帶包裝，用T表示，因此在實際使用時也常省略。
