風華貼片合金電阻/臺灣光頡VIKING豪歐電阻/采樣電阻

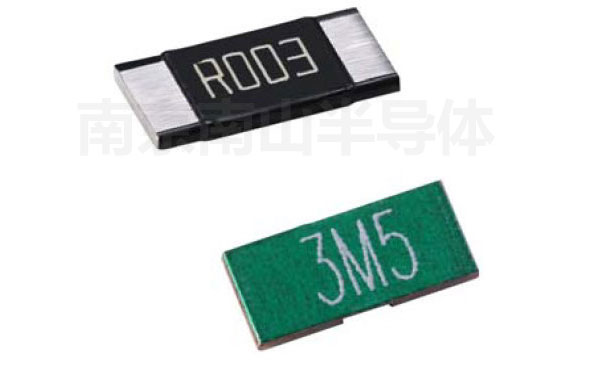

合金電阻是一種貼片豪歐電阻，常用阻值在1豪歐~15豪歐之間，溫度系數50ppm。尺寸主要是2512規格，2010用量要少很多。主要用途是作為采樣電阻使用，如電源電路、發動機電路的電流檢測之用。南京南山是風華合金電阻的國內一級代理商，同時我們也分銷風華高科旗下的臺灣光頡（VIKING）品牌LR系列。
常規風華貼片電阻最大額定功率是1W，但是在有些特定電路中，需要使用更高額定功率的貼片電阻以提高電路安全性。這時，普通的用陶瓷為基材的貼片電阻從工 藝上較難實現。為此，風華特別開發了應用在大功率場合的合金貼片電阻，在結構上用合金層代替了與普通貼片電阻的陶瓷基片，整個構造上包括： 合金層、銅層、錫焊接層、保護層和表面印刷的阻值標記幾部分。

貼片合金電阻購買須知

生產廠家：廣東風華高新科技股份有限公司
授權代理商：南京南山半導體有限公司
電阻封裝形式：SMD(貼片封裝)
封裝尺寸：包括1206，1210，2512三個常規封裝尺寸。
電阻額定功率：1W~3W，最高可達3W，較常規厚膜貼片電阻的額定功率大大提高。
最低溫漂（TCR）：±50ppm/℃
可選貼片電阻精度：1%，2%，3%，5%
最小包裝數量：1206和1210封裝 5k/盤；2512封裝 4k/盤

風華合金貼片電阻規格型號命名方法

我們通過具體型號作為例子來說明風華合金電阻的規格和命名規則：
MG N 12 H R03 FGT

1、MG：是合金貼片電阻器產品代號；
2、N： 第二位是額定功率代號，其中N表示額定功率為3W,其他可選額定功率包括：C(1W)、K(1.5W)、L(2W)、M（2.5W）共5個額定功率值可選
3、12：第三個是合金貼片電阻封裝封裝代號（也可以稱為型號代號）。12意思是這是一個2512封裝合金貼片電阻，其他代號有：06（1206）；10（1210） 共三個封裝型號可選。
4、H：電阻溫度系數代號。H代表±50ppm/℃,其他可選溫度系數代號有：X：±75ppm/℃；K：±100ppm/℃；
5、R03：合金貼片電阻阻值代碼。需要注意的是，單位是歐姆（Ω），小數點用R表示；單位是mΩ（毫歐），小數點用M表示。R03即表示該合金貼片電阻的阻值是0.03歐姆。R22表示0.22歐姆；R047表示阻值為0.047歐姆；而M50表示0.50mΩ；2M50表示阻值為2.50mΩ（毫歐）。其他阻值規則與通用型貼片電阻相同。
6、F：電阻值誤差精度代號。F（代表：±1%）、G（代表：±2%）、H（代表：±3%）、J（代表：±5%）
7、G：電阻結構代號：風華合金貼片電阻的工藝和構造有兩種，具體構照?qǐng)D見合金貼片電阻規格書
8、T：電阻包裝方式代號： T表示編帶包裝；B表示塑料盒包裝；C：塑料盒散裝。這個與通用型貼片電阻含義完全相同。

合金電阻特點

最高功率可達3W
最低TCR為±50ppm%/℃
適應再流焊與波峰焊
適于做電流探測用電阻器如電源電路、發動機用電路等。
裝配成本低，并與自動裝貼設備匹配
機械強度高，高頻特性優越
符合ROHS指令要求

合金電阻常用型號

LR12FTDS0M50
LR12FTDS0M75
LR12FTDSR001
LR12FTDS1M50
LR12FTDSR002
LR12FTDRR001G
LR12FTDR1M50G
LR12FTDRR002G
LR12FTDR2M50G
LR12FTDRR003G
LR12FTDR3M50G
LR12FTDS6M50G
LR12FTDSR007G
LR12FTDSR008G
LR12FTDSR009G
LR12FTDSR010G
