國巨PE0201系列車規電流傳感電阻器在汽車電子中的應用

發布時間：2025-07-04 品牌：國巨(YAGEO) 瀏覽量：8

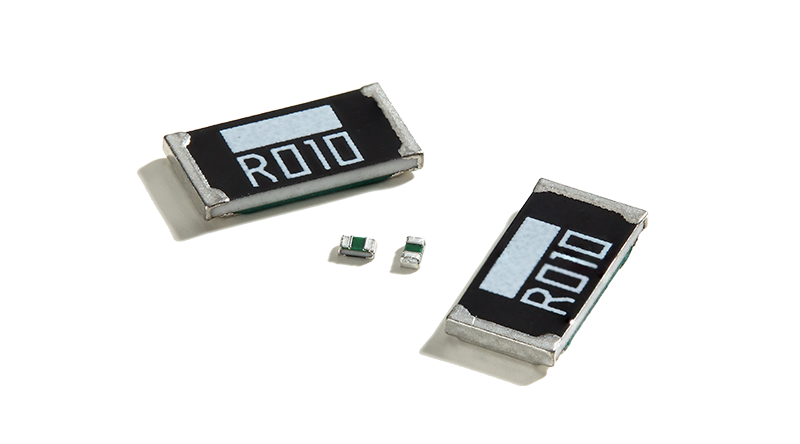

國巨車規電流傳感電阻器是專為汽車電子應用設計的高精度、高可靠性電阻元件，主要用于電流檢測和監測。這些電阻器采用先進的制造工藝和材料，能夠精確地測量電流，并在高溫、高濕度等惡劣環境下保持穩定的性能。

今天，南山電子介紹一下國巨PE0201系列車規電流傳感電阻器在汽車電子中的應用，具體包括PE0201DRF7W、PE0201FRF07、PE0201FRF7W、PE0201FRJ07、PE0201FRJ7W、PE0201JRF07、PE0201JRF7W、PE0201JRJ07、PE0201JRJ7W系列。

國巨車規電流傳感電阻器在汽車電子中的應用非常廣泛，以下是它們的具體應用場景和使用方法：

1. 電池管理系統（BMS）

在電動汽車和混合動力汽車中，電池管理系統需要精確監測電池的充放電電流，以確保電池的安全和延長其壽命。國巨車規電流傳感電阻器通過串聯在電池電路中，利用歐姆定律（\[V = I \times R\]）將電流轉換為電壓信號，供微控制器或監測電路檢測。例如，PE0201DRF7W等低阻值電阻器（如0.02Ω）可用于高電流檢測，確保在大電流通過時產生的壓降較小，從而減少功率損耗。

2. 電機控制

在汽車的電機控制系統中，電流傳感電阻器用于監測電機的運行電流，以實現過流保護和精確控制。例如，在電動助力轉向系統（EPS）或電動空調壓縮機中，通過檢測電機的相電流，可以優化電機的運行效率并防止過載。

3. 電源管理

在汽車的電源管理系統中，電流傳感電阻器用于檢測電源輸出電流，確保電源在安全范圍內工作。例如，在車載充電器中，通過檢測充電電流，可以實現恒流充電和過流保護。

4. 過流保護

在汽車電子系統中，過流保護是確保電路安全的關鍵功能。國巨車規電流傳感電阻器可用于檢測異常大電流，并觸發保護機制。例如，在電源電路中，當檢測到過流時，可以切斷電源以防止電路損壞。

5. 熱插拔電路

在汽車的熱插拔電路中，電流傳感電阻器用于檢測插入或拔出設備時的瞬態電流，以防止過流損壞。

6. 電流控制與管理

在DC-DC轉換器、逆變器電源等應用中，電流傳感電阻器用于檢測和控制電流，以優化電路的性能。例如，在DC-DC轉換器中，通過檢測電感器的峰值電流，可以實現精確的電流控制。

7. 高精度電流檢測

國巨車規電流傳感電阻器的高精度（如±1%）和低溫度系數（如50ppm/℃）特性，使其能夠在各種環境條件下保持穩定的檢測性能。這對于汽車電子系統中的高精度電流測量至關重要。

使用注意事項

- 溫度系數（TCR）：選擇電流傳感電阻器時，需考慮其溫度系數，以確保在不同溫度下電阻值的穩定性。

- 電壓檢測配線：為減少誤差，應從電阻器兩端緊鄰位置拉出電壓檢測配線，避免銅箔電阻帶來的額外誤差。

國巨車規電流傳感電阻型號推薦

PE0201DRF7W0R2L	PE0201FRF070R075L	PE0201FRF070R15L	PE0201FRF070R1L
PE0201FRF070R2L	PE0201FRF7W0R05L	PE0201FRF7W0R075L	PE0201FRF7W0R15L
PE0201FRF7W0R1L	PE0201FRF7W0R2L	PE0201FRF7W0R33L	PE0201FRF7W0R3L
PE0201FRF7W0R51L	PE0201FRF7W0R5L	PE0201FRF7W0R75L	PE0201FRJ070R051L
PE0201FRJ070R05L	PE0201FRJ7W0R02L	PE0201FRJ7W0R05L	PE0201FRJ7W0R068L
PE0201JRF070R075L	PE0201JRF070R15L	PE0201JRF070R2L	PE0201JRF7W0R15L
PE0201JRF7W0R1L	PE0201JRF7W0R2L	PE0201JRF7W0R75L	PE0201JRJ070R05L
PE0201JRJ7W0R05L
