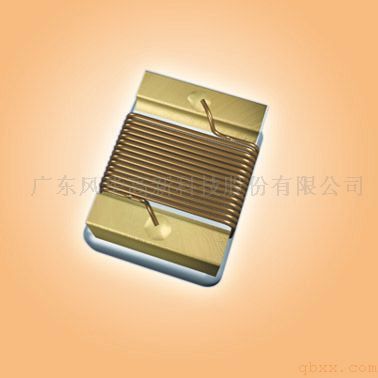

貼片繞線電感 【WIRE WOUND CHIP INDUCTORS】
也被稱為繞線貼片電感，片式繞線電感或貼片線繞電感等。
繞線型貼片式電感器是對傳統電感器進行技術改進，縮小體積，把引線改為適合表面貼裝的端電極結構，是采用高精度的線圈骨架及高超的繞線技術相結合的完美結合物。適合于各種高頻回路，抑制各種高頻雜波。
了解貼片繞線電感價格、規格、型號參數，尋找風華貼片繞線電感代理商、AVX電感代理商、TDK電感代理商、批發商及小批量貼片繞線電感零售電話、查看貼片繞線電感代理證書，請聯系南京南山客服電話400 888 5058
特性介紹
體積小，適合高密度表面貼裝；
采用端電極結構，很好地抑制了引線引起的寄生元件效應，具有高可靠性；
優良的耐焊接性和焊接性；
更好的頻率特性和更強的抗干擾能力。
風華貼片繞線電感的精度、直流電阻、額定電流、感量范圍及額定功率等主要參數范圍
誤差/精度：±0.3nH，±0.5nH，5%，10% ，20%
直流電阻：0.05歐姆~1.8歐姆
額定電流：150~500mA
感量范圍：0.047uH~270uH
額定頻率：50~100M（Hz）
風華貼片繞線電感的規格與型號命名方法
FHW 0805 UC 068 J G T
1、產品代號：FHW
2、封裝尺寸：風華貼片繞線電感常規封裝共5個，0805表示該繞線電感的長度為2.0mm、寬度為1.2mm。其它可選封裝尺寸包括：
0402:1.0mm*0.5mm
0603:1.6mm*0.8mm
0805:2.0mm*1.2mm
1008:2.5mm*2.0mm
1210:3.2mm*2.5mm
1812:4.5mm*3.2mm
3、繞線電感材料代號：風華繞線貼片電感所選用的材料有兩種：陶瓷芯繞線電感用UC或HC代表；鐵氧體芯繞線電感用UF或IF代表。
4、感量:風華繞線電感的電感量表示仍然采用三位數表示法，但是與貼片電容電阻的三位數表示法有較大不同，需要注意以下三點：
4.1、感量單位是nH
4.2、N表示0.0nH，適用于較小感量值的標識
4.3、R表示0.0uH，適用于較大感量值的表示。和貼片電容電阻等產品表示方法較大不同。
4.4、大于1000nH的表示方法采用詳見下面的例子：
舉例說明風華繞線電感感量值的讀法和含義：
1N0：1.0nH
010：10nH
R10：0.01uH=100nH（百位范圍內的電感量表示方法）
1R0：1uH=1000nH（千位范圍內的電感量表示方法）
100:10uH=10 000nH（萬位內的表示方法）
101:10 0 000nH
102:10 00 000nH
5、誤差精度：F：±1%；G：±2%；J：±5%；K：±10%；M：±20%；
6、繞線電感電極代號：G：gold；S：TIN
7、包裝方式：T：卷帶盤裝；B：散裝。
